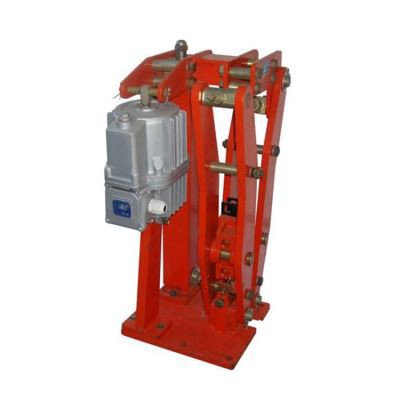

Електрическа хидравлична дискова спирачка



YPZ₂дискови спирачки с хидравлично рамо



---

---







ОСНОВНА ХАРАКТЕРИСТИКА

• Спирачните накладки са със стил, който се заменя- лесно.
• Устройство за балансиране на хлабината на спирачните челюсти и устройство за автоматично -подравняване на челюстите, постоянно изравняват хлабината на спирачните челюсти от двете страни и няма нужда от регулиране, като по този начин напълно избягват залепването на едната страна на спирачната накладка към спирачния диск.
• Само{0}}смазващите се лагери са оборудвани в основните шарнирни точки, което осигурява висока ефективност на трансмисията, дълъг експлоатационен живот и не е необходимо смазване по време на работа. Времето за затваряне е кратко (само 0,25-0,4s).
• Устройствата за-само-компенсация на износването могат да реализират само-компенсация на хлабината на обувките и относително постоянен спирачен въртящ момент. Това избягва проблемите с регулирането.
• Затворената пружинна тръба предпазва пружината от повреда и замърсяване.
• Тласкачите от серията Ed се характеризират с гъвкаво действие и дълъг експлоатационен живот.
• Спирачката се затваря в случай на прекъсване на електрозахранването (Fail-Safe Принцип). Спиране чрез сила на пружината. Повдигане с тласкач.



ЕКСПЛОАТАЦИОННО СЪСТОЯНИЕ

• Околна температура: -20 градуса ~+50 градуса
• Относителна влажност: относителната влажност на въздуха е не повече от 90%
• Напрежения: AC 3 фаза 380V,50Hz

Също така произвежда 60Hz или различни напрежения според нуждите, моля, посочете при поръчка.

• Работен режим: Прекъснат (S3-60%, 1200 пъти на час) и непрекъснат (S1)
• Надморска височина в съответствие с GB755-2019 на мястото на използване. При по-ниски от -20 градуса насърчаване на авиационното хидравлично масло YH-10 вместо масло или ремък според изискванията и топлообменник, за подробности се обърнете към пробите на драйвера Ed.
• Ерозията от дъжд и сняг на открито или корозивните газове и среди трябва да използват анти{0}}корозионни продукти.
• Специални изисквания могат да бъдат обсъдени преди производството.



СЪВМЕСТИМО СЪС СТАНДАРТИТЕ

• Параметрите на спирачния момент на YPZ₂I,II и III отговарят на немския стандарт DIN15433, докато тези на YPZ₂IV,V и VI отговарят на немския стандарт DIN15433 и JB/T7020-2006.
• Те са оборудвани с тласкачи от серия Ed, които отговарят на стандарта DIN15430.



---

---





YPZ₂I,II,III YPZ₂IV,V,VI

Значение на модела



Пример за поръчка

• YPZ₂-630×30II/E121-L-MSK1

Пример: диаметърът на диска е 630 mm, дебелината на диска е 30 mm, централната височина е 280 mm, с автоматично устройство за компенсиране на износването, краен превключвател на дисплея за отваряне на вратата, ръчна инсталация, правилният тип, драйвер Ed 121/6, маркиран като: YPZ₂-630II/E121S-MK1S (вдясно).



---

---

---



Дискови спирачки с хидравлично рамо YPZ2I.II.III



Очертание и монтажни размери



Функционален код	Значение на
M	Устройство за компенсиране на износването на спирачките
K1	Краен превключвател за отваряне на врата
K2	Краен превключвател за затворена{0}}порта
K3	Краен превключвател за ограничаване на износването на накладките
S	Ръчен монтаж



РАЗМЕРИ И ТЕХНИЧЕСКИ ДАННИ НА YPZ₂ДИСКОВИ СПИРАЧКИ СЕРИЯ I

Тип тласкащо устройство	Размери (mm)
	t	H1		H2		H3		b2	d3	f		g		h1	i1	i2	k2	A2		A3	n1		n2	p1		P2	q	n		C2	R		A1		C1	X	V
Изд.23/5	20	710		515		630		70	18	310		300		230	180	80	120	230		235	80		100	175		160	20	15		75	460		280		297	80	200
Ед30/5																																	277				197
Ed50/6	20	710		515		630		70	18	310		300		230	180	80	120	230		235	80		100	175		160	20	15		75	460		317		297	97	254
Ed80/6
Относителни размери на спирачен диск																Технически данни
Диаметър на диска	b1				D2		D3		E		K1		S			Тласкач									Диаметър на диска D1 (mm)											Тегло (кг)
																Тип тласкащо устройство			Мощност (W)			Номинален ток (A)			315		355		400			450		500
315	20		30		235		120		118		58		0.9±0.2												Макс. Спирачен момент (Nm) μ=0.36
355					275		160		138		78					Изд.23/5			165			0.52			270		320									89
400					320		205		160		100					Ед30/5			200			0.46			380		440		520							95
450					370		255		185		125					Ed50/6			210			0.48			645		670		790			910		1000		102
500					420		305		210		150					Ed80/6			330			1.42			1030		1150		1350			1560		1750		104



РАЗМЕРИ И ТЕХНИЧЕСКИ ДАННИ НА YPZ₂ДИСКОВИ СПИРАЧКИ СЕРИЯ II

Тип тласкащо устройство		Размери (mm)
		t	H1		H2	H3	b2		d3	f		g		h1	i1	i2	k2	A2		A3	n1		n2	p1		P2	g	n		C2	R		A1		C1	X		V
Ed50/6		35	985		740	870	120		22	375		375		280	130	130	140	275		270	94		165	220		154	24	15		110	730		311		360	97		254
Ed80/6
Ed121/6		35	985		740	870	120		22	375		375		280	130	130	140	275		270	94		165	220		154	24	15		110	730		302		360	120		260
Ед201/6																																			367
Относителни размери на спирачната система																Технически данни
Диаметър на диска		b1		D2		D3		E			K1		S			Тласкач									Диаметър на диска D1 (mm)												Тегло (кг)
																Тип тласкащо устройство			Мощност (W)			Номинален ток (A)			450		500		560			630		710
450		30		350		180		175			105		0.9±0.2												Макс. Спирачен момент (Nm) μ=0.36
500				400		230		200			130					Ed50/6			210			0.48			1025		1175		1350								178
560				460		290		230			160					Ed80/6			330			1.42			1720		1965		2260			2605					179
630				530		360		265			195					Ed121/6			330			1.44			2700		3085		3550			4090		4665			194
710				610		440		305			235					Ед201/6			450			1.45			4195		4790		5510			6350		7130			194



РАЗМЕРИ И ТЕХНИЧЕСКИ ДАННИ НА YPZ₂ДИСКОВИ СПИРАЧКИ СЕРИЯ III

Тип тласкащо устройство	Размери (mm)
	t	H1		H2	H3	b2		d3	f		g		h1	i1	i2	k2	A2	A3		n1	n2	p1		P2	q	n		C2	R		A1		C1	X		V
Ed121/6	35	1170		910	1045	120		27	415		460		370	180	180	160	305	310		110	215	225		206	30	20		120	735		354		394	120		260
Ед201/6
Ед301/6
Относителни размери на спирачен диск															Технически данни
Диаметър на диска	b1		D2		D3		E			K1		S			Тласкач						Диаметър на диска D1 (mm)														Тегло (кг)
															Тип тласкащо устройство		Мощност (W)		Номинален ток (A)		630		710		800		900			1000		1250
630	30		500		310		250			170		1.0±0.3									Макс. Спирачен момент (Nm)U=0.36
710			580		390		290			210					Ed121/6		330		1.44		3750		4500		5000		5600								294
800			670		480		335			255					Ед201/6		450		1.45		6305		7315		8450		9710			10970					294
900			770		580		385			305					Ед301/6		550		1.46		9170		10640		12290		14120			15960		20540			295
1000			870		680		435			355					Бележка:D2-Торетичен диаметър на триене; D3-максимален разрешен външен диаметър на съединителя; S-задно разстояние на всяка странична плочка.
1250			1120		930		560			480

Забележка: Трябва да се запази размерът на конкретния тип и структура.

---

---



Дискови спирачки с хидравлично рамо YPZ2I.II.III



Очертание и монтажни размери

Функционален код	Значение на
M	Устройство за компенсиране на износването на спирачките
K1	Краен превключвател за отваряне на врата
K2	Краен превключвател за затворена{0}}порта
K3	Краен превключвател за ограничаване на износването на накладките
S	Ръчен монтаж



РАЗМЕРИ И ТЕХНИЧЕСКИ ДАННИ НА YPZ₂ДИСКОВИ СПИРАЧКИ СЕРИЯ IV

Тип тласкащо устройство	Размери (mm)
	H1	H2	H3		H4		b2		d3	f	g	h1	i1	i2		k2	A1	A2	n1		n2		p1		p2	V	q		n		C2		C1	X	t
Изд.23/5	612	400	340		500		56		14	230	270	160	80	150		100	208	198	52		40		133		130	200	14		15		60		215	80	20
Ед30/5																										197
Относителни размери на спирачен диск												Технически данни
Диаметър на диска	b1	D2		D3		E		K1		S		Тласкач								Диаметър на диска D1 (mm)														Тегло (кг)
												Тип тласкащо устройство			Мощност (W)		Номинален ток (A)			250		280		315		355		400		450		500
250	20	200		110		98		61		0.9±0.2										Макс. Спирачен момент (Nm) µ=0.36
280		230		140		113		76				Ед 23/5			165		0.52			200		230		260		300		345		395		445		71
315		260		170		130		93				Ед 30/5			200		0.46			280		31d		355		410		47g		540		610		75
355		300		210		150		113				Забележка: D2-Теоретичен диаметър на триене, D3-Max, допустим диаметър на съединителя или главината. S-Спирачен луфт.
400		345		255		173		135
450		395		305		197		160
500		445		355		222		185



РАЗМЕРИ И ТЕХНИЧЕСКИ ДАННИ НА YPZ₂ДИСКОВИ СПИРАЧКИ СЕРИЯ V

Тип тласкащо устройство	Размери (mm)
	H1	H2	H3		H4		b2		d3	f	g	h1	i1	i2	k2		A1	A2	n1		n2		p1	p2	V	q	n	C2	C1	x	t
Ed50/6	1100	537	474		645		75		18	330	360	230	145	145	130		275	228	90		110		165	177	254	25	18	80	260	95	35
Ed80/6
Относителни размери на спирачен диск												Технически данни
Диаметър на диска	b1	D2		D3		E		K1		S		Тласкач								Диаметър на диска D1 (mm)												Тегло (кг)
												Тип тласкащо устройство		Мощност (W)		Номинален ток (A)				355		400		450		500		560		630
355	20	200		110		98		61		0.9±0.2										Макс. Спирачен момент (Nm) μ=0.36
400		230		140		113		76				Ед 50/6		210		0.48				935		1085		1255		1425		1630		1870		97
450		260		170		130		93				Ед 80/6		330		1.42				-		1600		1850		2100		2400		2750		104
500		300		210		150		113				Забележка: D2-Теоретичен диаметър на триене. D3-Макс. допустим диаметър на съединителя или главината. S-Спирачен луфт
560		345		255		173		135
630		395		305		197		160



РАЗМЕРИ И ТЕХНИЧЕСКИ ДАННИ НА YPZ₂ДИСКОВИ СПИРАЧКИ СЕРИЯ VI

Тип тласкащо устройство	Размери (mm)
	H1		H2	H3	H4	b2	d3	f	g	h1	i1	i2		k2	A1	A2		n1		n2		p1	p2	V	q		n	C2	C1	X		t
Ed121/6	1500		699	636	835	108	27	390	430	280	180	180		160	285	265		102		140		210	195	260	22		20	108	330	120		35
Ед201/6
Ед301/6
Относителни размери на спирачен диск									Технически данни
Диаметър на диска	b1	D2		D3	E	K1	S		Тласкач						Диаметър на диска D1 (mm)																Тегло (кг)
									Тип тласкащо устройство		Мощност (W)		Номинален ток (A)		450		500		560		630		710	800		900		1000	1100
450	30	350		170	175	95	0.9±0.2								Макс. спирачен момент (Nm)μ=0.36
500		400		240	200	120			Ed121/6		330		1.44		2700		3100		3550		4100		4700	5400							220
560		460		300	230	150			Ед201/6		450		1.45		4300		5000		5750		6600		7600	8800							220
630		530		370	265	185			Ед301/6		550		1.46								9700		11200	12800		14700		16500	18150		220
710		610		450	305	225			Забележка: D2-Теоретичен диаметър на триене. D3-Макс. допустим диаметър на съединителя или главината. S-Спирачен луфт.
800		700		540	350	270
900		800		640	400	320
1000		900		740	450	370
1100		1000		840	500	420



---

---

---
